Dvouosá naklápěcí hlava je jádrem řady obráběcích center UPFZ. Hlava opracovává obrobek téměř z jakékoliv pozice. Jednou upnutý polotovar opracuje UPFZ horizontálně, vertikálně nebo diagonálně.
Naklápěcí vřeteno:
dvouosá naklápěcí hlava pro pětistranné opracování
naklápěcí hlava v provedení s Hirthovým ozubením nebo s plynulým nastavováním
oblast naklápění osy A 180°
oblast naklápění osy B 360°
Pracovní rozměry: X- 5000, Y- 2500, Z- 1000
AXA UPFZ 50
Dvouosá naklápěcí hlava je jádrem řady obráběcích center UPFZ. Hlava opracovává obrobek téměř z jakékoliv pozice. Jednou upnutý polotovar opracuje UPFZ horizontálně, vertikálně nebo diagonálně.
Naklápěcí vřeteno:
dvouosá naklápěcí hlava pro pětistranné opracování
naklápěcí hlava v provedení s Hirthovým ozubením nebo s plynulým nastavováním
oblast naklápění osy A 180°
oblast naklápění osy B 360°
Pracovní rozměry: X- 3000, Y- 1500, Z- 1000
Soustruh MASTURN 550i/1500
Univerzální hrotový soustruh s CNC řízením, na kterém provádíme přesné soustružnické práce. Hlavní obráběcí operací je soustružení tvarově náročných, povrchových, čelních i vnitřních ploch, řezání vnitřních i vnějších závitů válcových i kuželových.
Technické parametry:
Typ MASTURN 550i
Točná délka 1500 mm
Oběžný průměr nad ložem 550 mm
Max .hmotnost obrobku 600 kg
MAS KL 435
Univerzální hrotový soustruh s CNC řízením.
Technické parametry:
Oběžný průměr nad ložem: 700 mm
Oběžný průměr nad suportem: 470 mm
Max. délka soustružení: 1100 mm
Max. průměr soustružení z horní hlavy: 550 mm
Max.průchod tyče hlavního vřetena: 86 mm
Horní nástrojová hlava – počet poloh 12

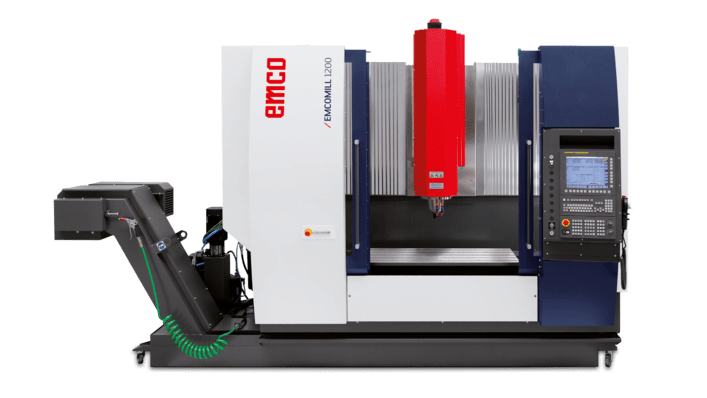

Vertikální 3osé obráběcí centrum EMCOMILL 1200 HEIDENHAIT
Technické parametry:
Počet otáček: 50 - 12000 ot/min
Posun - osa X: 1200 mm
Posun - osa Y: 610 mm
Posun - osa Z: 500 mm
Max. hmotnost obrobku 1500 kg
Vzdálenost hrot vřetena-stůl: 175-675 mm
TruArc Weld 1000
Osy
Typ Kolaborativní průmyslový robot
Počet os 6
Dosah 1 300 mm
Opakovatelná přesnost ±0,05 mm
Svařovací zdroj
Typ Fronius TPS 320i C PULSE
Svařovací technologie MIG/MAG 3–320 A
Rozměry a hmotnost
Rozměr kabiny 3 600 × 2 200 × 2 800 mm
Hmotnost 2 540 kg
Pracovní prostor
Typická max. velikost dílu (při zasunuté dělící přepážce) 600 × 600 × 600 mm
Max. velikost dílu (při vysunuté přepážce) 2 000 × 600 × 600 mm
CNC soustruh STYLE 510
Parametry
Točný průměr nad ložem 510 mm
Točný průměr nad suportem 300 mm
Vzdálenost hrotů soustruhu 1350 mm
Šířka lože 330 mm
Max.zatížení mezi hroty 600 kg
CNC frézka STYLE MC-1000
Parametry
X – rozsah osy 1000 mm
Y – rozsah osy 510 mm
Z – rozsah osy 510 mm
Pracovní stůl 1070×500 mm
Výška stolu 910 mm
Max.zatížení 600 kg
MAXIMA 1250X750 -4/7,5
Průběžné tryskací zařízení s metacími koly v tunelovém provedení pro kontinuální, automatické tryskání plechů, profilů, rour, svařenců a jiných materiálů.
Parametry
Max. šířka tryskaného dílce 1200 mm
Max. výška tryskaného dílce 700 mm
Min. tloušťka materiálu dílce 5 mm
Délka válečkové dráhy 8000 mm

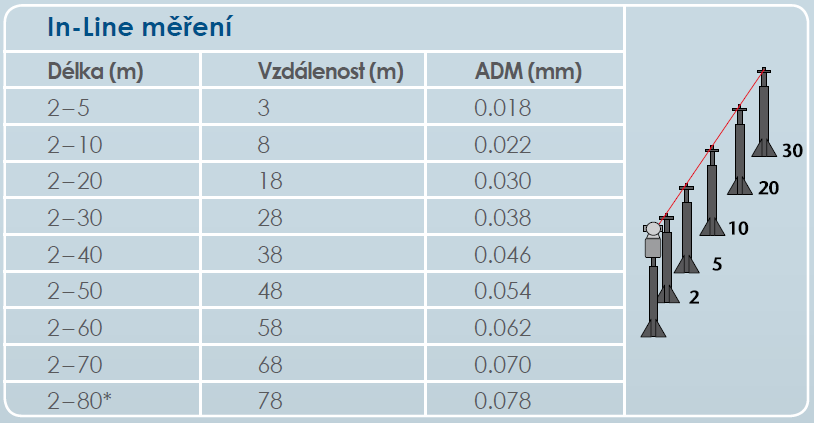

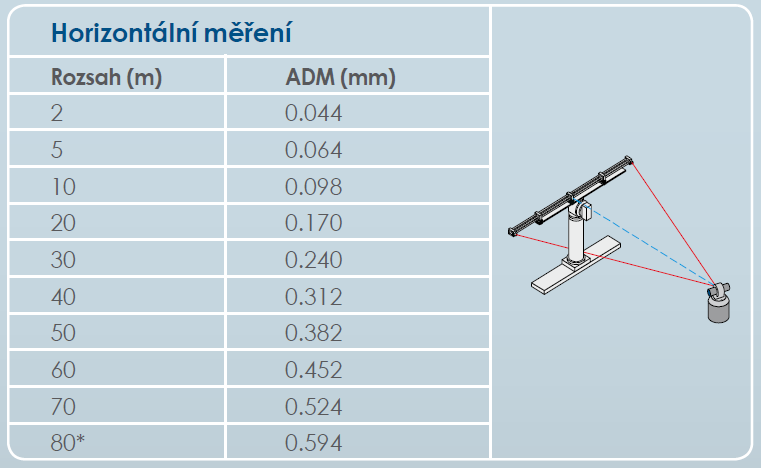

Měřící zařízení
Měřící zařízení FARO Tracker Vantage vybavený softwarem Polyworks Inspector Probing.
